Portalfräsmaschine Portatec Gantry



Anwendung
  • für Arbeitslängen ab 3 Metern
  • für Frässpindeln mit sehr hoher Zerspanungsleistung
  • höchster Individualisierungsgrad
Eilgangs­geschwindig­keiten
  • bis 45 m/min
Frässpindeln
  • öl-luft- oder fettgeschmiert, bis 40 kW und bis 60.000 U/min
  • Werkzeug­schnittstelle HSK 25, HSK 32, HSK E40, HSK A63, HSK F76, HSK 50
Antrieb
  • beidseitiger Antrieb in x-Richtung (Gantry-Antrieb)
  • Kugelgewinde­triebe mit angetriebener Mutter oder Präzisions­zahnstangen in x-Richtung
  • Kugelgewindetriebe bzw. Zahnstangenantriebe
Vakuum
  • programm­gesteuerte Vakuum­feld­schaltung, optional mit zwei Vakuumniveaus
  • Größe und Anzahl der Vakuumfelder individuell
Absaugung
  • großzügiger Rohrdurch­messer für hohe Förderleistung
  • Höhenein­stellung der Absaugglocke manuell oder automatisch und programm­gesteuert

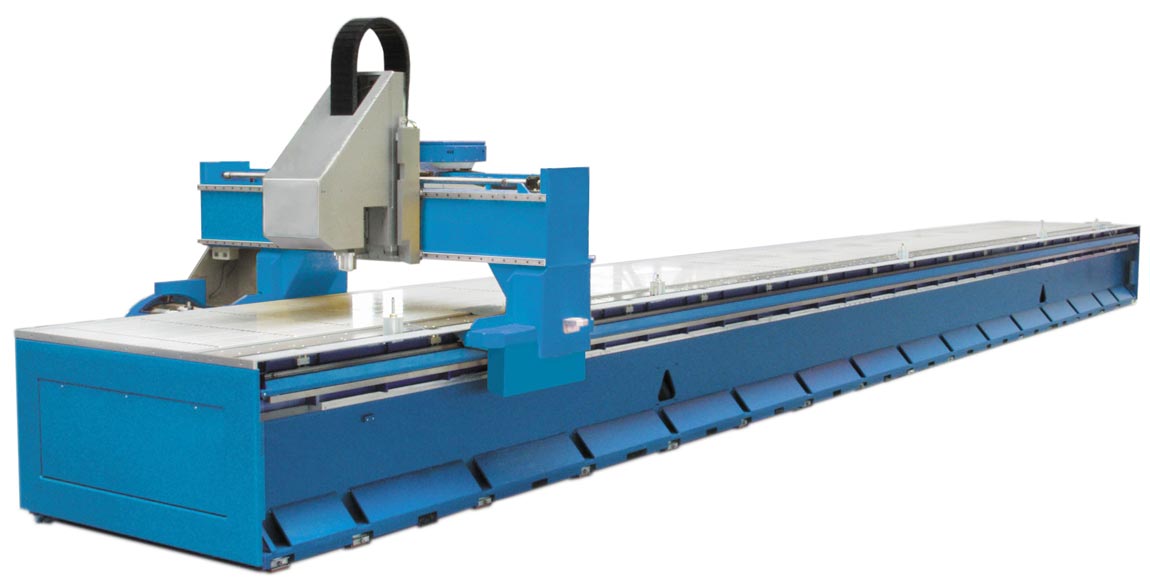

Portalfräsmaschine PORTATEC GANTRY

Einhausung individuell geplant und gefertigt
Sicherheit
  • „Safety Integrated“-Funktion der Steuerung
  • Einhausung oder Absperrung durch Lichtschranken
  • werkzeug­umschließende Absaugglocke mit Kollisions­sensor
  • Unterdruck­überwachung des Vakuumtisches
  • Überwachung der Absaugung
  • Überwachung der Minimal­mengensprüh­schmierung
